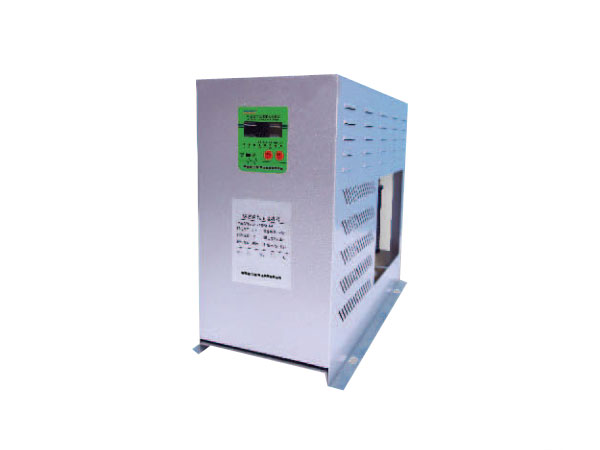

滤波式智能型电力电容器

产品概述


AD2000由滤波电容器、滤波电抗器、美国过零触发技术、智能集成电路、高开断容量断路器组合而成,具有抑制谐波滤波功能,实施过零时导通,电流为零时切除,确保投入电容无涌流,并有三相和分相补偿功能结构设计合理,接线简单,安装调試方便。

适合于负载频繁波动的场合:风电场、电弧炉、冶金、电气化铁路、提升机、煤炭、炼钢厂、电力变电站、造纸、水处理、化工、石油、矿山、建筑等。

技术特征

由零点投切模块、放电装置、电抗器、干式电容器智能控制电路,集合而成,产品采用上下模块化结构设计,体积小,维护方便,现场安装极为简单,效率高,功率小,省时省力。标准化生产,单台柜体装置容量大,成本低,适合就地补偿,分散补偿,集中补偿,预留扩容设计模块,内部零件使用阻燃材料设计,产品特安全。具有抑制谐波、智能网络控制、自动过零投切和分相补偿功能,适用于无功频率变化大及谐波和冲击多变场合(电焊机、气锤、注胶机、中频炉、变频器等用电设备),投切控制响应速度快,对电网负载产生的谐波电流具有显注的吸收作用,有效的抑制高次谐波和涌流。对谐波具有吸收泄放作用,能消除高次谐波对电容器的影响,保护电路及电容器过载,防止电容器过热、绝缘介质的老化、自愈性能下降能有效提高使用能源及效率。

主要功能

●抑制谐波功能
有效的抑制高次谐波和涌流,对高次谐波形成低阻抗通路。对谐波具有吸收泄放作用,能消除高次谐波对电容器的影响,保护电路及电容器过载,避免电容器过热老化及降低衰减率,分相式产品的各相电抗器相互独立,避免电磁互扰,电抗值和线性度不因相邻相的工作与通电与否而变化,十分稳定。
●无涌流投切功能
电磁式零投切开关电器,隔离电路,触发电路,同步电路,保护电路及驱动电路组成,无投切涌流,采用零投切偏移度小,涌流小、耐电压、电流冲击能力强可在严酷电气环境中运行。
●三相/分相补偿功能
各相电容可以落实共补/分补分别投切,提高无功补偿精度,使三相无功不平衡得到良好补偿。
●测量功能
配电电压、电流、无功功率、功率因子测量、CT相位、变比自动测量校正、各台电容器三相电流、温度测量。
●保护功能
回路电流速切、过流保护;电容器过压、欠压保护;电容器单体压力式个别保护,过温保护(超过65℃(可设置),整机退运保护)断相、三相不平衡保护、确保系统安全运行。断路器采用髙短路分断容量,确保安全可靠保护协调,电抗器采∪阻燃等级结构设计,确保整套产品高安全性。
●信号功能
投切状态显示,过欠补状态,过欠压状态信号;保护动作类型,自诊断故障类型讯号。
●通信功能
可联网通信,远程控制,集中控制,在线控制及状态检修并采集数据落实讯息化与自动化达到三遥控制(遥测、遥控、遥信)采RS-485通信联结进行讯息交换。
●智能控制功能
可自动检测及采集系统无功的变化,相互联机构成一个系统协调工作,自动投切电容器组,容量相同的电容器按循环投切原则,容量不同的电容器按适补原则投切。电容器先投先退、先退先投;电容器运行温度低的先投,运行温度高的先退;补偿工况恒定时,电容器可调整设定时间循环投切,避免单组电容器长时间投运。
●故障自诊断功能
电容器智能控制组件能对本体各相运行参数进行自诊断,一但出现自检故障整机快速响应退出运行。
●安装操作维护方便
采人机界面液晶显示控制,运行工控数字、中文显示、投运、退运和故障运行状况显示清楚,在柜内固定安装方便,日后运行维护方便

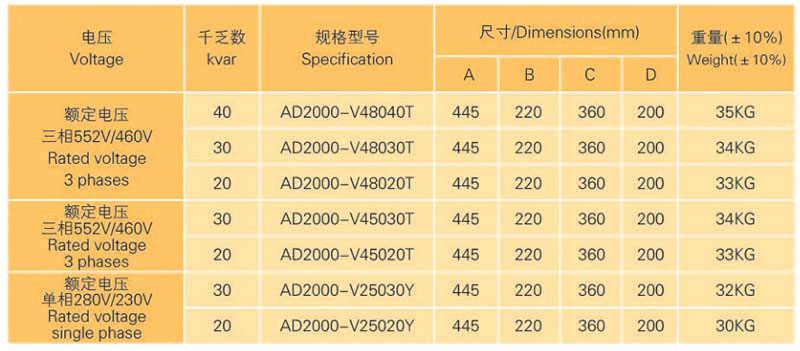

产品规格


|
