一、产品概述

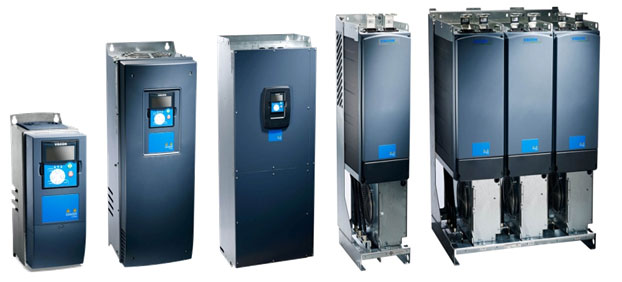

VACON全面提供适合各种复杂要求的共直流母线产品。产品包括多种前端单元，逆变单元和制动斩波单元，功率范围从1KW到2000KW，电压范围包括交流380V到690V。产品部件基于VACON NX系列的先进产品技术。

前端单元

前端单元可将输入侧的交流电压和电流转换成共直流母线上的直流电压和电流。能量从电源侧传递到了共直流母线上（在特定情况下，能量也可以反向传递）。

AFE（活动前端单元Active front-end）是共直流母线系统中的双向（可回馈能量）整流装置，需要在输入侧配装外部LCL滤波器。这种前端单元适用于要求电网谐波非常低的应用场合。

FFE（基本前端单元Fundamental front-end）是共直流母线系统中的双向（可回馈能量）整流装置，输入测配有专用的电抗器，FFE适用于在能量回馈时对谐波量没有很高要求的场合。

NFE（无回馈前端单元Non-regenerative front-end）是共直流母线系统中的一个单向（电动方向）的整流装置，NFE使用二极管和晶闸管元件，工作模式如同一个二极管桥。输入侧配有专用的电抗器。NFE单元可以给直流母线充电，适用于在对谐波量没有很高要求且不需要能量回馈的场合。

逆变单元

INU（逆变单元Inverter unit）是一个双向的直流供电逆变器，用于对电机的供电和控制。INU从共直流母线系统中的直流母线上获得电能。如果有直接连接到直流母线上的需要，则应加装充电回路。75KW一下逆变单元（FR4-FR8）的逆变器充电回路是内置的，
75KW以上（FI9-FI14）需外加充电回路。
制动斩波单元

VACON NXI逆变器特点

VACON NXI产品拥有极高的速度和转矩精度，其速度误差小于0.01%，转矩精度小于2%，并可在包括0速在内的任何速度下实现满转矩控制，从而满足各种高端应用的要求。

优异的驱动特性
- 高精度动态开环和闭环矢量控制
- 支持永磁同步电机，高速电机
- 系列化I/O和通讯选件

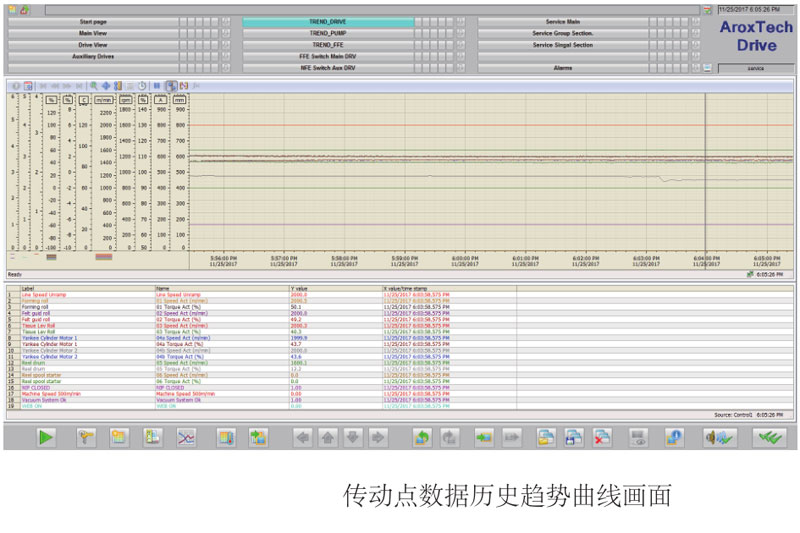

- 完善的数据日志和动态变化趋势记录
- 变频器之间的快速通讯

特性
- 灵活的现场总线过程数据设置
- 灵活的速度和转矩给定值串
- 具有强效适应能力的速度控制器
- 惯性补偿和振荡抵消特性
- 主从应用中，变频器之间的快速通讯
- 支持永磁电机
- 集成机械制动和电机风扇控制功能
- 专用的急停减速时间

中船重工电机科技股份有限公司由中国船舶重工集团所属的山西汾西重工有限责任公司发起，联合无锡市产业发展集团有限公司、中船重工科技投资发展有限公司、中船重工第704研究所、711研究所、712研究所优势资源组建的国有股份制企业，是中船重工旗下的骨干军工企业和专业化电机制造基地。公司以“中船电气”为品牌，以“卓越品质、全球共享”为经营理念，持续创新、快速发展。公司具有健全的市场网络和客户服务体系，在东南亚设有维修服务中心。

技术中心：公司技术中心下设5个专业研究所，负责产品的开发，拥有三级研发体系，具备完善的技术创新体系
公司与德国DW公司、芬兰Switch 公司、Siemens公司、中船重工701、702、703、704、705、711、712、719研究所、沈阳自动化研究所、哈尔滨工程大学、西北工业大学、清华大学、天津大学、江苏科技大学、太原理工大学、沈阳工业大学、中国船舶设计研究中心、中国船舶工程设计院等科研院所和高校建立了长期稳定的合作，并取得预期效果。

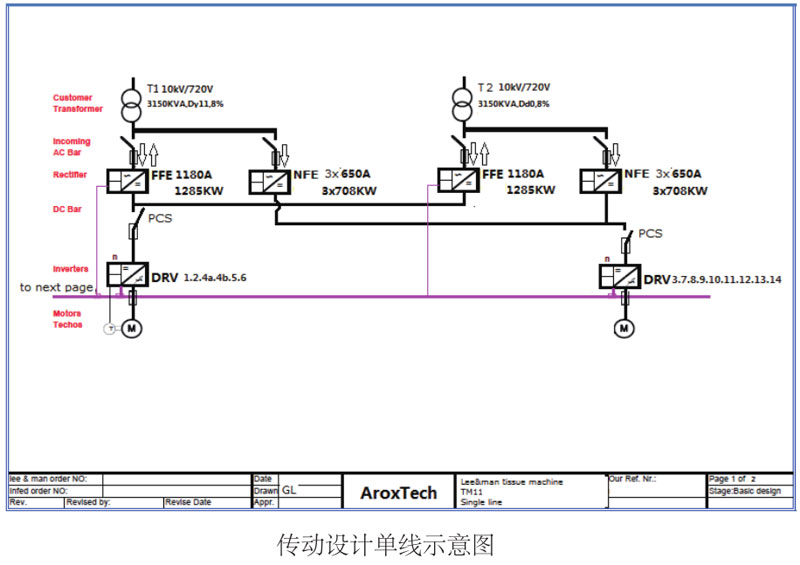

二、传动系统集成

三、软件
