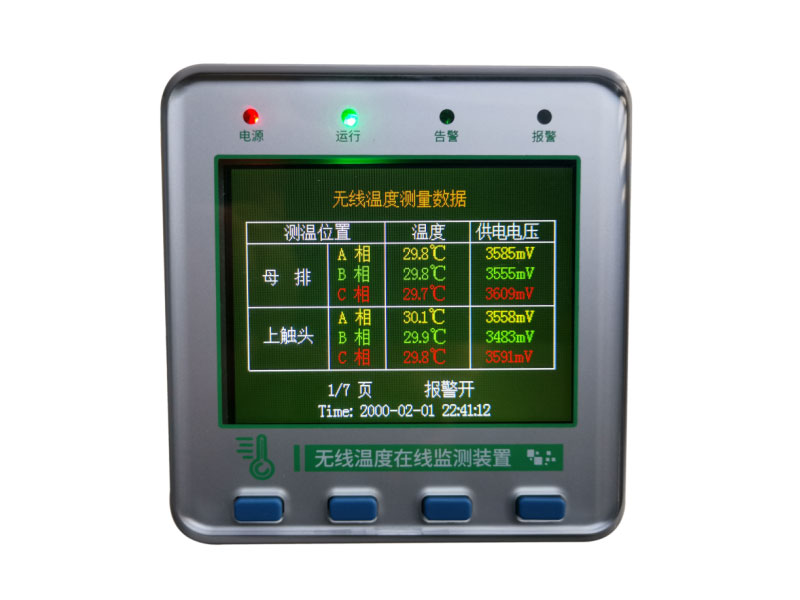

一、产品概述
高压电气设备温度监测点都处于高电压、大电流、强磁场的环境中，甚至有的监测点还处在密闭的空间中，由于强电磁噪声和高压绝缘、空间的限制等问题，通常的温度测量方法无法解决这些问题导致无法使用。我公司自主开发设计的无线温度监测系统采用无线电波进行信号传输。传感器安装在高压设备上，与接收设备之间无电气连接，因此该系统从根本上解决了高压设备接点运行温度不易实时在线监测的难题。
无线温度监测系统具有极高的可靠性和安全性，可直接安装到每台高压开关、母线接头、户外刀闸、变压器等容易产生高温的电气接点处。系统配备标准通讯接口，可联网运行。通过上位机软件，可记录高压设备实时运行温度的数据。为高压设备的维修提供历史数据，实现了高压设备热故障预知维护。
二、无线测温系统结构

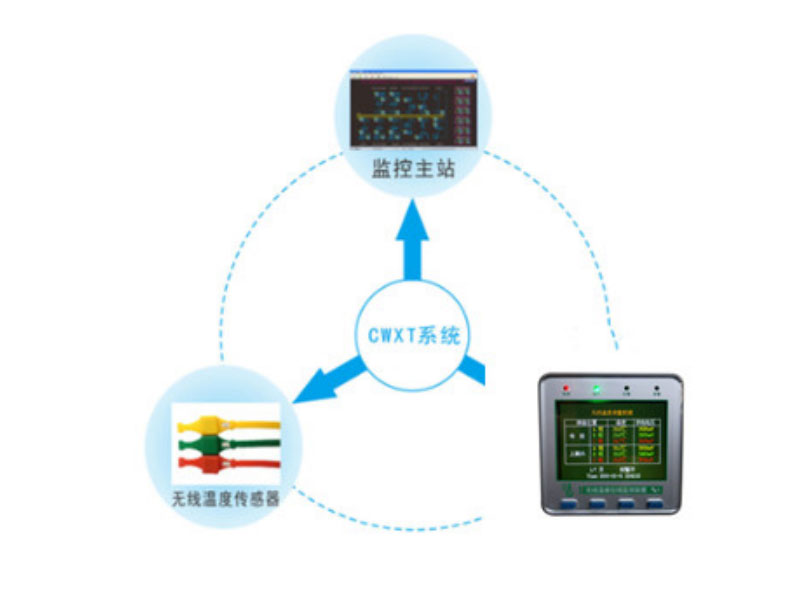

2.1 无线测温系统结构图
|
 |

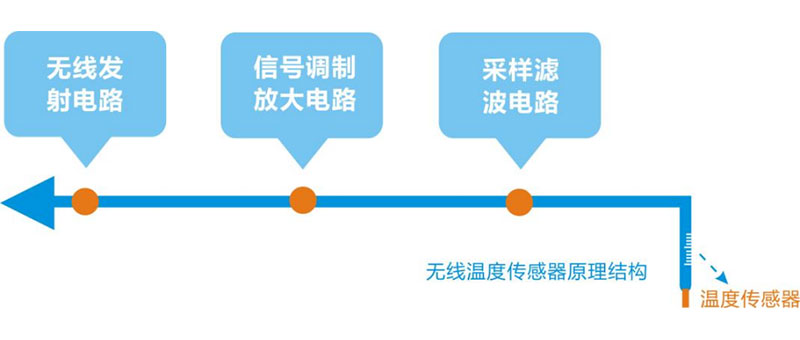

2.2 无线温度传感器原理结构图
无线温度传感器用于测量高压带电物体表面或接点处的温度，如高压开关柜内的裸露触点、母线连接处、户外刀闸及变压器等的运行温度。无线温度传感器是由温度传感器、信号调制放大、逻辑控制电路、无线调制接口等组成（如下图所示）。传感器将采集到的温度信号通过无线网络发送到无线测温主机。 |
 |
三、主要技术参数
3.1主要功能： |
|
|
|
主要功能 |
功能介绍 |
基本
功能 |
接收数据 |
接收无线温度传感器上传的温度和传感器工作电压。 |
显示数据 |
彩色显示接收到的数据，显示效果更直观，背光开关可控，适用多种应用场合。 |
时钟显示 |
实时时钟显示，并作为事件记录的时间基准。 |
参数设置 |
所有参数灵活可设，操作方便，掉电数据不丢失。 |
报警输出 |
当有报警事件发生时，继电器干接点信号输出并发出蜂鸣报警声音提示。 |
高级
功能 |
极限
温度
记录 |
按月记录每个测温点的最高温和最低温，同时记录相应的供电电压与发生时间，当跨年度使用时，自动覆盖上一年的该月数据。 |
温度
报警
记录 |
记录曾发生过报警的测温位置的每一相的温度、开始时间和结束时间，最多可保存100条记录，当超过100条记录时，自动覆盖最早的记录。 |
温度
失衡
记录 |
当同一组测温位置三相温度不相等时，按月记录当前该组每一相的温度及发生时间，并计算出失衡度，当跨年度使用时，自动覆盖上一年的该月数据。 |
密码管理 |
采用密码管理方式，设置参数时必须输入密码，密码分为用户密码和系统密码，输入系统密码可进行更高级的设置功能。 |
|
3.2技术指标 |
技术参数 |
技术指标 |
无线
参数 |
无线频率 |
2.4GHz、433MHz 可选 |
管理无线传感器数量 |
≤24只 |
通讯
参数 |
通讯接口 |
RS485通讯接口，通讯距离≤1200m（不加中继） |
主机组网数量 |
≤128只 |
通讯规约 |
Modbus规约《无线测温系统通讯协议》 |
波特率 |
1200、2400、4800、9600、19200 bps 可选 |
报警
默认
参数 |
温度报警值 |
上限值：+90℃，下限值：－20℃ |
温度告警值 |
上限值：+60℃，下限值：－10℃ |
告警电压值 |
2700mV |
继电器干接点参数 |
AC220V/5A（1组无源常开/常闭触点） |
工作电压 |
AC85～265V/DC110～370V |
整机功耗 |
≤5VA |
工作温度 |
-10℃~+70℃ |
工作湿度 |
≤90%RH,不结露，无腐蚀 |
海拔 |
≤2500米 |
防护等级 |
IP20 |
绝缘电阻 |
≥100MΩ(温度在10~30℃,相对湿度小于80%) |
安装方式 |
嵌入式安装 |
|
|
|
|
|
| |
